Х Р У Н И Ч Е В   Т Е Л Е К О М

Центр обработки и отображения полётной информации

Информационное сообщение о ходе пуска изделия
"Proton-M", "Breeze-M", "Intelsat-16"

Документ: 11. Всего: 12
Сформирован: 12.02.2010 16:12:35 (ДМВ)


Суммарная информация о выведении аппарата

№

Событие циклограммы полёта

Расчётное полётное время

Источник
информации

По данным источника информации

[ч:м:с от КП]

[с от КП]

время [с от КП]

отклонение [с]

1

Окончание ТП

-00:00:05.000

-5.000

Протон-М

-5.000

0.000

2

Включение МД1

-00:00:01.750

-1.750

Протон-М

-1.756

0.006

3

Контакт подъёма

00:00:00.000

0.000

Протон-М

0.000

0.000

4

Включение МД2

00:01:58.556

118.556

Протон-М

118.489

0.067

5

Разд.1-2, выкл.МД1

00:02:02.806

122.806

Протон-М

122.683

0.123

6

Запуск РД3

00:05:27.026

327.026

Протон-М

328.761

1.735

7

Выключение МД2

00:05:29.726

329.726

Протон-М

331.481

1.755

8

Разделение 2-3

00:05:30.426

330.426

Протон-М

332.202

1.776

9

Запуск МД3

00:05:32.826

332.826

Протон-М

334.627

1.801

10

Сброс ГО

00:05:42.296

342.296

Протон-М

344.031

1.735

11

Признак сбр.ГО

00:05:44.000

344.000

Балл центр

344.566

0.566

12

Предварительная команда

00:09:30.886

570.886

Балл центр

572.523

1.637

13

Главная команда

00:09:42.846

582.846

Нет информации

14

Отделение ОБ

00:09:43.010

583.010

Балл центр

583.958

0.948

15

Включение СОЗ-1 РБ

00:11:03.010

663.010

Нет информации

16

Включение МДУ-1 РБ

00:11:17.010

677.010

Балл центр

678.100

1.090

17

Выключение СОЗ-1 РБ

00:11:18.910

678.910

Нет информации

18

Выключение МДУ-1 РБ

00:15:07.844

907.844

Балл центр

902.496

5.348

19

Включение СОЗ-2 РБ

01:10:00.000

4200.000

Нет информации

20

Включение МДУ-2 РБ

01:10:20.000

4220.000

Балл центр

4220.190

0.190

21

Выключение СОЗ-2 РБ

01:10:21.900

4221.900

Нет информации

22

Выключение МДУ-2 РБ

01:28:42.895

5322.895

Балл центр

5285.543

37.352

23

Включение СОЗ-3 РБ

03:26:30.000

12390.000

Нет информации

24

Включение МДУ-3 РБ

03:26:56.000

12416.000

Балл центр

12416.385

0.385

25

Выключение СОЗ-3 РБ

03:26:57.900

12417.900

Нет информации

26

Выключение МДУ-3 РБ

03:44:25.845

13465.845

Балл центр

13461.291

4.554

27

Включение СОЗ-4 РБ

03:45:41.045

13541.045

Нет информации

28

Отделение ДТБ

03:45:46.845

13546.845

Балл центр

13542.391

4.454

29

Выключение СОЗ-4 РБ

03:45:49.045

13549.045

Нет информации

30

Включение СОЗ-5 РБ

09:10:00.000

33000.000

Нет информации

31

Включение МДУ-4 РБ

09:10:14.000

33014.000

Балл центр

33014.349

0.349

32

Выключение СОЗ-5 РБ

09:10:15.900

33015.900

Нет информации

33

Выключение МДУ-4 РБ

09:20:30.591

33630.591

Балл центр

33621.475

9.116

34

Отделение КА "Интелсат-16"

09:34:20.000

34460.000

Балл центр

34457.226

2.774

35

Включение СОЗ-6 РБ

11:37:10.000

41830.000

Нет информации

36

Выключение СОЗ-6 РБ

11:37:35.000

41855.000

Нет информации

37

Включение СОЗ-7 РБ

12:49:10.000

46150.000

Нет информации

38

Выключение СОЗ-7 РБ

12:50:00.000

46200.000

Нет информации

Принятые сокращения:

UTC- Всемирное время    БЦВК- Бортовой цифровой вычислительный комплекс
ГК- Главная команда    ГО- Головной обтекатель
ДКИ- Двигатели коррекции импульса    ДМВ- Декретное московское время
ДСТ- Двигатели стабилизации    ДТБ- Дополнительный топливный бак
КА- Космический аппарат    КП- Контакт подъёма
МД- Маршевый двигатель    МДУ- Маршевая двигательная установка
НР- Номинальный режим    НУТ- Номинальный уровень тяги
ОБ- Орбитальный блок    ПК- Предварительная команда
РБ- Разгонный блок    РД- Рулевой двигатель
РТД- Регулирование тяги двигателя    ТП- Точное приведение
СОЗ- Система обеспечения запуска двигателя

Суборбитальная траектория.Окончательная оценка параметров орбиты по информации ГБЦ

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 03:49:23

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

1:22:9.0

1:22:9.7

0:0:0.7

-----------

-------------------

2

a [км]

6259.89

6260.47

0.58

-----------

-------------------

3

e

0.0501258

0.0499486

0.0001772

-----------

-------------------

4

i

51 °30 '2 "

51 °29 '50 "

0 °0 '12 "

-----------

-------------------

5

Hп [км]

-432.03

-430.36

1.66

-----------

-------------------

6

Hа [км]

195.54

195.04

0.50

-----------

-------------------

Опорная орбита.Окончательная оценка параметров орбиты по информации ГБЦ

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 03:54:57

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

1:28:19.2

1:28:19.8

0:0:0.6

-----------

-------------------

2

a [км]

6569.48

6570.00

0.52

-----------

-------------------

3

e

0.0003901

0.0001522

0.0002379

-----------

-------------------

4

i

51 °30 '13 "

51 °30 '3 "

0 °0 '11 "

-----------

-------------------

5

Hп [км]

188.78

190.86

2.09

-----------

-------------------

6

Hа [км]

193.90

192.86

1.04

-----------

-------------------

Промежуточная орбита.Предварительная оценка параметров орбиты по информации ЦККП

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 05:08:32

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

2:22:18.9

2:22:29.6

0:0:10.7

-----------

-------------------

2

a [км]

9029.43

9037.00

7.57

-----------

-------------------

3

e

0.2588837

0.2590459

0.0001622

-----------

-------------------

4

i

48 °38 '20 "

48 °36 '0 "

0 °2 '20 "

-----------

-------------------

5

Hп [км]

313.72

317.87

4.15

-----------

-------------------

6

Hа [км]

4988.86

4999.86

11.00

-----------

-------------------

Промежуточная орбита.Предварительная оценка параметров орбиты по информации ОКБ МЭИ (ФП "Ритм")

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 05:08:32

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

2:22:48.9

2:22:29.6

0:0:19.2

-----------

-------------------

2

a [км]

9050.55

9037.00

13.55

-----------

-------------------

3

e

0.2595704

0.2590459

0.0005246

-----------

-------------------

4

i

48 °38 '17 "

48 °36 '0 "

0 °2 '17 "

-----------

-------------------

5

Hп [км]

323.16

317.87

5.30

-----------

-------------------

6

Hа [км]

5021.67

4999.86

21.81

-----------

-------------------

Промежуточная орбита.Окончательная оценка параметров орбиты по информации ГБЦ

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 05:08:32

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

2:22:25.7

2:22:29.6

0:0:4.0

-----------

-------------------

2

a [км]

9034.20

9037.00

2.80

-----------

-------------------

3

e

0.2588479

0.2590459

0.0001980

-----------

-------------------

4

i

48 °38 '26 "

48 °36 '0 "

0 °2 '26 "

-----------

-------------------

5

Hп [км]

317.58

317.87

0.28

-----------

-------------------

6

Hа [км]

4994.55

4999.86

5.31

-----------

-------------------

Переходная орбита.Предварительная оценка параметров орбиты по информации ОКБ МЭИ (ФП "Ритм")

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 07:24:15

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

11:18:57.6

11:14:0.9

0:4:56.7

-----------

-------------------

2

a [км]

25589.19

25464.80

124.39

-----------

-------------------

3

e

0.7308183

0.7300809

0.0007374

-----------

-------------------

4

i

46 °13 '30 "

46 °11 '48 "

0 °1 '42 "

-----------

-------------------

5

Hп [км]

510.01

495.30

14.71

-----------

-------------------

6

Hа [км]

37912.09

37678.02

234.07

-----------

-------------------

Переходная орбита.Окончательная оценка параметров орбиты по информации ГБЦ

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 07:24:15

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

11:17:28.6

11:14:0.9

0:3:27.7

-----------

-------------------

2

a [км]

25551.90

25464.80

87.10

-----------

-------------------

3

e

0.7308808

0.7300809

0.0008000

-----------

-------------------

4

i

46 °13 '29 "

46 °11 '48 "

0 °1 '41 "

-----------

-------------------

5

Hп [км]

498.37

495.30

3.07

-----------

-------------------

6

Hа [км]

37849.16

37678.02

171.13

-----------

-------------------

Целевая орбита.Предварительная оценка параметров орбиты по информации ОКБ МЭИ (ФП "Ритм")

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 13:14:00

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

25:44:12.7

25:33:47.6

0:10:25.1

-----------

-------------------

2

a [км]

44255.23

44055.97

199.26

-----------

-------------------

3

e

0.0055100

0.0000025

0.0055076

-----------

-------------------

4

i

0 °8 '7 "

0 °0 '9 "

0 °7 '59 "

-----------

-------------------

5

Hп [км]

37633.24

37677.72

44.48

-----------

-------------------

6

Hа [км]

38120.94

37677.94

443.00

-----------

-------------------

Целевая орбита.Предварительная оценка параметров орбиты по информации ЦООПИ "Хруничев-Телеком"

ДМВ привязки ( число.мес.год час:мин:с) - 12.02.2010 13:14:00

№п/п

Параметр

Оценка

Номинал

Отклонение

Допуск

Комментарий

1

T [ч: м: с]

25:38:25.8

25:33:47.6

0:4:38.2

-----------

-------------------

2

a [км]

44144.71

44055.97

88.74

-----------

-------------------

3

e

0.0056140

0.0000025

0.0056116

-----------

-------------------

4

i

0 °7 '5 "

0 °0 '9 "

0 °6 '56 "

-----------

-------------------

5

Hп [км]

37518.74

37677.72

158.98

-----------

-------------------

6

Hа [км]

38014.40

37677.94

336.46

-----------

-------------------

Принятые обозначения:

T     - оскулирующий период обращения
a     - большая полуось
e     - эксцентриситет
i      - наклонение
Hп   - высота перигея
Hа   - высота апогея

Скриншоты:

Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Отделение 1 ст.

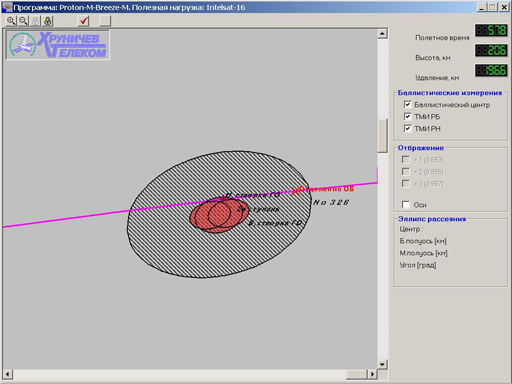

Поля падения 1 ст.
Отделение 2 ст.
Сброс ГО
Поля падения 2 ст. и ГО
Отделение ОБ
Конец АУ
Конец АУ
Конец АУ
Конец АУ
Раб. ДУ РБ 1 вкл. (ДКИ)
Раб. ДУ РБ (1 вкл.)
Раб. ДУ РБ (2 вкл.)
Раб. ДУ РБ (3 вкл.)
Отделение ДТБ
Раб. ДУ РБ (4 вкл.)

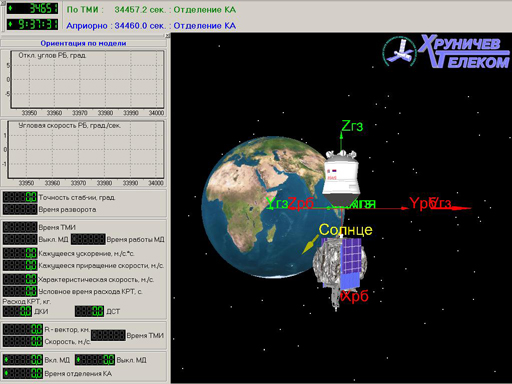

Отделение КА
Отделение КА
Отделение КА
Увод РБ
