Х Р У Н И Ч Е В Т Е Л Е К О М Центр обработки и отображения полётной информации |
Информационное сообщение о ходе пуска изделия
"Proton-M", "Breeze-M", "DirecTV-12"
Документ: 11. Всего: 12
Сформирован: 29.12.2009 14:57:07 (ДМВ)
Суммарная информация о выведении аппарата
№ |
Событие циклограммы полёта |
Расчётное полётное время |
Источник |
По данным источника информации |
||
[ч:м:с от КП] |
[с от КП] |
время [с от КП] |
отклонение [с] |
|||
1 |
Окончание ТП |
-00:00:05.000 |
-5.000 |
Протон-М |
-5.000 |
0.000 |
2 |
Включение МД1 |
-00:00:01.750 |
-1.750 |
Протон-М |
-1.756 |
0.006 |
3 |
Контакт подъёма |
00:00:00.000 |
0.000 |
Протон-М |
0.000 |
0.000 |
4 |
Включение МД2 |
00:01:55.377 |
115.377 |
Протон-М |
115.048 |
0.329 |
5 |
Разд.1-2, выкл.МД1 |
00:01:59.627 |
119.627 |
Протон-М |
119.243 |
0.384 |
6 |
Запуск РД3 |
00:05:22.274 |
322.274 |
Протон-М |
322.994 |
0.720 |
7 |
Выключение МД2 |
00:05:24.974 |
324.974 |
Протон-М |
325.714 |
0.740 |
8 |
Разделение 2-3 |
00:05:25.674 |
325.674 |
Протон-М |
326.435 |
0.761 |
9 |
Запуск МД3 |
00:05:28.074 |
328.074 |
Протон-М |
328.860 |
0.786 |
10 |
Сброс ГО |
00:05:46.358 |
346.358 |
Протон-М |
347.079 |
0.721 |
11 |
Признак сбр.ГО |
00:05:48.259 |
348.259 |
Протон-М |
347.144 |
1.115 |
12 |
Предварительная команда |
00:09:24.265 |
564.265 |
Протон-М |
564.756 |
0.491 |
13 |
Главная команда |
00:09:35.898 |
575.898 |
Протон-М |
575.865 |
0.033 |
14 |
Отделение ОБ |
00:09:36.062 |
576.062 |
Протон-М |
575.996 |
0.066 |
15 |
Включение СОЗ-1 РБ |
00:11:36.062 |
696.062 |
Бриз-М |
696.353 |
0.291 |
16 |
Включение МДУ-1 РБ |
00:11:50.062 |
710.062 |
Бриз-М |
710.443 |
0.381 |
17 |
Выключение СОЗ-1 РБ |
00:11:51.962 |
711.962 |
Бриз-М |
712.278 |
0.316 |
18 |
Выключение МДУ-1 РБ |
00:15:51.268 |
951.268 |
Балл центр |
945.600 |
5.668 |
19 |
Включение СОЗ-2 РБ |
01:05:38.000 |
3938.000 |
Бриз-М |
3938.157 |
0.157 |
20 |
Включение МДУ-2 РБ |
01:05:58.000 |
3958.000 |
Бриз-М |
3958.407 |
0.407 |
21 |
Выключение СОЗ-2 РБ |
01:05:59.900 |
3959.900 |
Бриз-М |
3960.242 |
0.342 |
22 |
Выключение МДУ-2 РБ |
01:23:14.632 |
4994.632 |
Бриз-М |
4971.856 |
22.776 |
23 |
Включение СОЗ-3 РБ |
03:26:11.000 |
12371.000 |
Бриз-М |
12371.067 |
0.067 |
24 |
Включение МДУ-3 РБ |
03:26:35.000 |
12395.000 |
Бриз-М |
12395.250 |
0.250 |
25 |
Выключение СОЗ-3 РБ |
03:26:36.900 |
12396.900 |
Бриз-М |
12397.085 |
0.185 |
26 |
Выключение МДУ-3 РБ |
03:38:13.532 |
13093.532 |
Бриз-М |
13084.164 |
9.368 |
27 |
Включение СОЗ-4 РБ |
03:38:57.732 |
13137.732 |
Бриз-М |
13128.466 |
9.266 |
28 |
Отделение ДТБ |
03:39:03.532 |
13143.532 |
Бриз-М |
13134.332 |
9.200 |
29 |
Выключение СОЗ-4 РБ |
03:39:05.732 |
13145.732 |
Нет информации |
||
30 |
Включение СОЗ-5 РБ |
03:40:22.532 |
13222.532 |
Нет информации |
||
31 |
Включение МДУ-4 РБ |
03:40:30.532 |
13230.532 |
Балл центр |
13230.900 |
0.368 |
32 |
Выключение СОЗ-5 РБ |
03:40:32.432 |
13232.432 |
Бриз-М |
13232.800 |
0.368 |
33 |
Выключение МДУ-4 РБ |
03:46:16.440 |
13576.440 |
Бриз-М |
13568.606 |
7.834 |
34 |
Включение СОЗ-6 РБ |
08:51:15.000 |
31875.000 |
Бриз-М |
31875.170 |
0.170 |
35 |
Включение МДУ-5 РБ |
08:51:25.000 |
31885.000 |
Бриз-М |
31885.197 |
0.197 |
36 |
Выключение СОЗ-6 РБ |
08:51:26.900 |
31886.900 |
Бриз-М |
31887.163 |
0.263 |
37 |
Выключение МДУ-5 РБ |
08:57:43.233 |
32263.233 |
Бриз-М |
32258.425 |
4.808 |
38 |
Отделение КА "DirecTV-12" |
09:10:00.000 |
33000.000 |
Бриз-М |
33000.129 |
0.129 |
39 |
Включение СОЗ-7 РБ |
11:23:20.000 |
41000.000 |
Нет информации |
||
40 |
Выключение СОЗ-7 РБ |
11:23:35.000 |
41015.000 |
Нет информации |
Принятые сокращения:
UTC | - Всемирное время | БЦВК | - Бортовой цифровой вычислительный комплекс | ||
ГК | - Главная команда | ГО | - Головной обтекатель | ||
ДКИ | - Двигатели коррекции импульса | ДМВ | - Декретное московское время | ||
ДСТ | - Двигатели стабилизации | ДТБ | - Дополнительный топливный бак | ||
КА | - Космический аппарат | КП | - Контакт подъёма | ||
МД | - Маршевый двигатель | МДУ | - Маршевая двигательная установка | ||
НР | - Номинальный режим | НУТ | - Номинальный уровень тяги | ||
ОБ | - Орбитальный блок | ПК | - Предварительная команда | ||
РБ | - Разгонный блок | РД | - Рулевой двигатель | ||
РТД | - Регулирование тяги двигателя | ТП | - Точное приведение | ||
СОЗ | - Система обеспечения запуска двигателя |
Суборбитальная траектория.Предварительная оценка параметров орбиты по информации РБ "Бриз-М"
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 03:31:36 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
1:22:22.8 |
1:22:22.2 |
0:0:0.6 |
----------- |
------------------- |
2 |
a [км] |
6271.55 |
6271.01 |
0.54 |
----------- |
------------------- |
3 |
e |
0.0446068 |
0.0447200 |
0.0001132 |
----------- |
------------------- |
4 |
i |
47 °58 '51 " |
48 °0 '34 " |
0 °1 '43 " |
----------- |
------------------- |
5 |
Hп [км] |
-386.34 |
-387.57 |
1.23 |
----------- |
------------------- |
6 |
Hа [км] |
173.16 |
173.31 |
0.14 |
----------- |
------------------- |
Суборбитальная траектория.Окончательная оценка параметров орбиты по информации ГБЦ
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 03:31:36 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
1:22:22.1 |
1:22:22.2 |
0:0:0.0 |
----------- |
------------------- |
2 |
a [км] |
6270.97 |
6271.01 |
0.04 |
----------- |
------------------- |
3 |
e |
0.0447193 |
0.0447200 |
0.0000007 |
----------- |
------------------- |
4 |
i |
48 °0 '22 " |
48 °0 '34 " |
0 °0 '12 " |
----------- |
------------------- |
5 |
Hп [км] |
-387.60 |
-387.57 |
0.03 |
----------- |
------------------- |
6 |
Hа [км] |
173.26 |
173.31 |
0.04 |
----------- |
------------------- |
Опорная орбита.Окончательная оценка параметров орбиты по информации ГБЦ
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 03:38:01 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
1:28:32.4 |
1:28:33.1 |
0:0:0.7 |
----------- |
------------------- |
2 |
a [км] |
6580.44 |
6581.00 |
0.56 |
----------- |
------------------- |
3 |
e |
0.0106276 |
0.0106367 |
0.0000091 |
----------- |
------------------- |
4 |
i |
48 °1 '1 " |
48 °1 '11 " |
0 °0 '10 " |
----------- |
------------------- |
5 |
Hп [км] |
132.37 |
132.86 |
0.50 |
----------- |
------------------- |
6 |
Hа [км] |
272.23 |
272.86 |
0.63 |
----------- |
------------------- |
Промежуточная орбита.Предварительная оценка параметров орбиты по информации РБ "Бриз-М"
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 04:45:24 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
2:21:37.2 |
2:21:37.9 |
0:0:0.6 |
----------- |
------------------- |
2 |
a [км] |
9000.05 |
9000.50 |
0.45 |
----------- |
------------------- |
3 |
e |
0.2641145 |
0.2641518 |
0.0000372 |
----------- |
------------------- |
4 |
i |
46 °47 '56 " |
46 °47 '60 " |
0 °0 '4 " |
----------- |
------------------- |
5 |
Hп [км] |
244.87 |
244.87 |
0.00 |
----------- |
------------------- |
6 |
Hа [км] |
4998.96 |
4999.86 |
0.90 |
----------- |
------------------- |
Промежуточная орбита.Предварительная оценка параметров орбиты по информации ЦККП
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 04:45:24 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
2:21:32.5 |
2:21:37.9 |
0:0:5.4 |
----------- |
------------------- |
2 |
a [км] |
8996.71 |
9000.50 |
3.79 |
----------- |
------------------- |
3 |
e |
0.2642099 |
0.2641518 |
0.0000581 |
----------- |
------------------- |
4 |
i |
46 °49 '4 " |
46 °47 '60 " |
0 °1 '4 " |
----------- |
------------------- |
5 |
Hп [км] |
241.55 |
244.87 |
3.31 |
----------- |
------------------- |
6 |
Hа [км] |
4995.59 |
4999.86 |
4.27 |
----------- |
------------------- |
Промежуточная орбита.Окончательная оценка параметров орбиты по информации ГБЦ
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 04:45:24 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
2:21:38.7 |
2:21:37.9 |
0:0:0.9 |
----------- |
------------------- |
2 |
a [км] |
9001.10 |
9000.50 |
0.60 |
----------- |
------------------- |
3 |
e |
0.2641144 |
0.2641518 |
0.0000373 |
----------- |
------------------- |
4 |
i |
46 °49 '9 " |
46 °47 '60 " |
0 °1 '9 " |
----------- |
------------------- |
5 |
Hп [км] |
245.64 |
244.87 |
0.78 |
----------- |
------------------- |
6 |
Hа [км] |
5000.29 |
4999.86 |
0.43 |
----------- |
------------------- |
Переходная орбита.Предварительная оценка параметров орбиты по информации РБ "Бриз-М"
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 07:08:26 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
10:35:28.7 |
10:35:37.7 |
0:0:9.0 |
----------- |
------------------- |
2 |
a [км] |
24484.65 |
24488.49 |
3.84 |
----------- |
------------------- |
3 |
e |
0.7229706 |
0.7230127 |
0.0000421 |
----------- |
------------------- |
4 |
i |
45 °35 '54 " |
45 °36 '0 " |
0 °0 '6 " |
----------- |
------------------- |
5 |
Hп [км] |
404.83 |
404.87 |
0.03 |
----------- |
------------------- |
6 |
Hа [км] |
35808.20 |
35815.84 |
7.64 |
----------- |
------------------- |
Переходная орбита.Предварительная оценка параметров орбиты по информации ОКБ МЭИ (ФП "Ритм")
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 07:08:26 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
10:35:0.5 |
10:35:37.7 |
0:0:37.1 |
----------- |
------------------- |
2 |
a [км] |
24472.59 |
24488.49 |
15.90 |
----------- |
------------------- |
3 |
e |
0.7229343 |
0.7230127 |
0.0000784 |
----------- |
------------------- |
4 |
i |
45 °35 '51 " |
45 °36 '0 " |
0 °0 '9 " |
----------- |
------------------- |
5 |
Hп [км] |
402.38 |
404.87 |
2.48 |
----------- |
------------------- |
6 |
Hа [км] |
35786.53 |
35815.84 |
29.31 |
----------- |
------------------- |
Переходная орбита.Окончательная оценка параметров орбиты по информации ГБЦ
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 07:08:26 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
10:35:9.5 |
10:35:37.7 |
0:0:28.1 |
----------- |
------------------- |
2 |
a [км] |
24476.45 |
24488.49 |
12.04 |
----------- |
------------------- |
3 |
e |
0.7228597 |
0.7230127 |
0.0001529 |
----------- |
------------------- |
4 |
i |
45 °35 '50 " |
45 °36 '0 " |
0 °0 '10 " |
----------- |
------------------- |
5 |
Hп [км] |
405.27 |
404.87 |
0.41 |
----------- |
------------------- |
6 |
Hа [км] |
35791.35 |
35815.84 |
24.49 |
----------- |
------------------- |
Целевая орбита.Предварительная оценка параметров орбиты по информации РБ "Бриз-М"
ДМВ привязки ( число.мес.год час:мин:с) - 29.12.2009 12:31:59 | ||||||
№п/п |
Параметр |
Оценка |
Номинал |
Отклонение |
Допуск |
Комментарий |
1 |
T [ч: м: с] |
12:8:57.3 |
12:8:56.2 |
0:0:1.1 |
----------- |
------------------- |
2 |
a [км] |
26830.42 |
26829.98 |
0.44 |
----------- |
------------------- |
3 |
e |
0.5714861 |
0.5715260 |
0.0000399 |
----------- |
------------------- |
4 |
i |
20 °41 '34 " |
20 °42 '0 " |
0 °0 '26 " |
----------- |
------------------- |
5 |
Hп [км] |
5119.07 |
5117.81 |
1.26 |
----------- |
------------------- |
6 |
Hа [км] |
35785.49 |
35785.87 |
0.38 |
----------- |
------------------- |
Принятые обозначения:
T - оскулирующий период обращения |
a - большая полуось |
e - эксцентриситет |
i - наклонение |
Hп - высота перигея |
Hа - высота апогея |

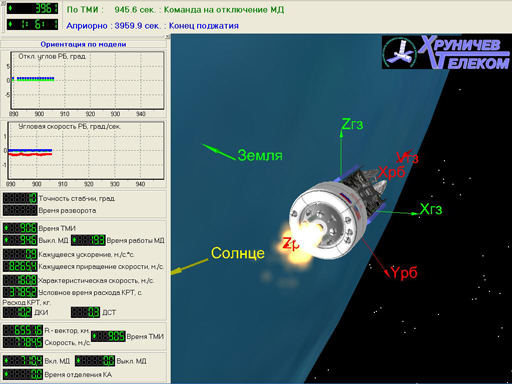

Скриншоты:
